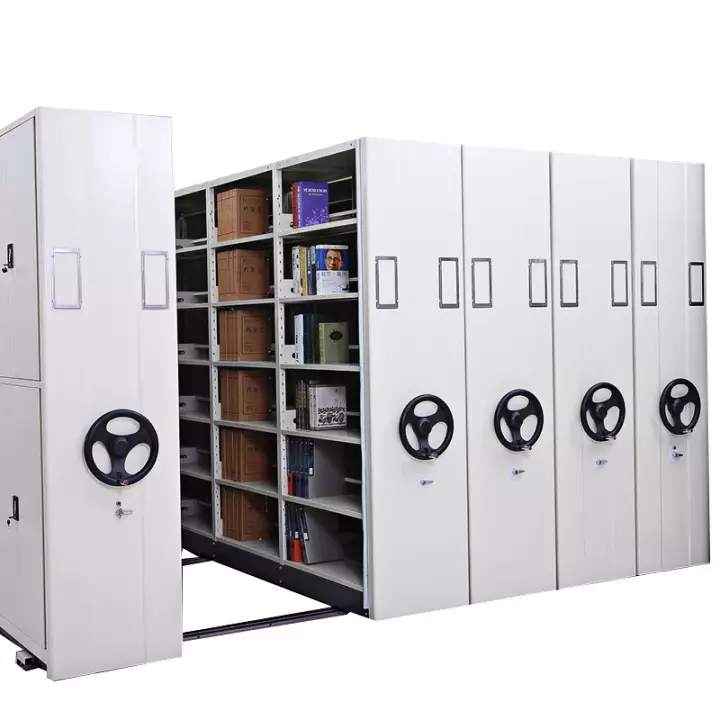

手摇密集架国家标准

来源：未知浏览：发布日期：2023-12-15 11:07【大中小】

手动密集架技术参数
一、产品执行标准产品应严格按照中华人民共和国GB/T13667.3-2013国家标准和DA/T7-92国家档案局行业要求执行。
二、产品主要部件结构要求
1、轨道：轨道板采用热轧钢板折弯成型，成型尺寸120*23mm，轨芯采用20*20mm 实心方钢。轨道两头末端采用路轨限位装置，模具整体冲压成形，尺寸30x123mm±2mm,两边斜护板可以焊接成形，限位牢固可靠，强度高，安装、维护方便，外形美观。
2、底盘：底架为分段组合式，加工精度高，具有对接互换性，便于运输和安装，并设有防倾倒装置，防止架体倾倒。用分段焊接后整体组装，底盘成型高 120mm（±2mm），上边折弯不小于 52mm（±2mm），下边折弯不小于 24mm（±2mm）。
底盘采用焊接，钢性好，架体长期荷重存放资料不变形，底盘与立柱连接采用M10X20螺栓，底架装配后的直线平行度不大于0.5mm/m，全长不大于2mm。
3、立柱: 采用优质冷轧钢板，经一次性冲折翻边6折弯，成型尺寸38*50mm，两侧面6mm处压有两根筋，筋深1.2mm并冲有可上、下调节的挂孔，挂孔规格为21mmx4mm挂孔之间间隙为35mm，正面在10.5mm处压有两根筋，筋深3mm（允许公差尺寸正负1mm），矩形柱体结构坚固合理、美观大方不变形。
4、搁板: 采用优质冷轧钢板，经冲折翻边一次性成型，双面三次折弯翻边成形，前承压面厚度为28mm，后承压面厚度为25mm，前后两侧分别压有一高两低的两根2-3mm的锯齿形加强筋，深度为1mm，板面在64mm处压有一高两低的半圆弧加强筋，压筋深度分别为1.25mm和0.45mm以增强每层层板的承重承载能力，底面平直、美观。前面（外边）要有3mm高，上面有1mm的档案防滑边，，结构合理，使用方便，每层标准承重大于80kg。
5、挂板: 采用优质冷轧钢板，经冲折翻边一次性成型，挂钩中心间距为35mm,挂板正面冲两个深度为133*51*3mm的椭圆型加强孔，3压筋6挂钩, 上部左右各加一段6x1.5 mm的近似半圆形加强筋。底部加一根4.5x1.0mm的三角形直通筋，从而提高挂板的刚性、整体承重性好，两侧上角压有五星一个，美观大方，体现中国制造的自信和国家情怀。
6、档棒: 采用优质冷轧钢板，一次性冲压成型为U形，成型尺寸14x15mm±2mm,三面3.5x1.5mm的半圆形加强筋。从而提高书挡的刚性、平整度及美观性，承重性好，整体美观大方。
7、侧面板: 采用优质冷轧钢板，设计新颖，造型美观。
8、顶板:采用优质冷轧钢板。两头采用重叠回折压死边工艺，回折27±1mm,再折两道边28*10mm，整板成型无需拼装焊接。顶板与立柱上端搭接截面1/2，形成嵌入连接组装结构。
9、防尘板、防鼠板:采用优质冷轧钢板。
10、门板:采用优质冷轧钢板四次折弯成形，背面中间点焊加强筋右门上装有密集架专用豪华锁，组装后缝隙均匀，锁定紧密，开启灵活。为了和档案库房的整体装修风格相接近，门板四角分别压仿古花纹，高度1-1.5mm，体现典雅美观。
三、传动机构
1、摇手:T字或圆盘式。
2、传动系统:采用双向超越结构，其结构为棘轮式、脱挡，停用后摇把可自行停于垂直位置,可避免通道障碍,摇动任意一列不会带动其它把手。架体空间利用率≥82%。
3、传动主轴连接结构:采用机械镶嵌法内外六角轴套，各部件组合无需采用紧固件。
四、防倾倒装置采用燕尾式防倾倒装置，应整件无焊接组成。当受到倾覆时双向、双点受力，确保设备不倾倒。
五、制动装置
1、每列均应有刹车制动装置，使之做到每一列均可锁定，查阅、存放档案资料时能确保人身安全，存取更安全。
2、每一组合团体均应有总锁装置，使之做到每个组合团体都可锁定，门面装有扣拉式方形锁。
3、每列均应采用防倾倒燕尾式部件，在每列底盘上装置安全性能高的防倾倒燕尾式部件,插入轨道两侧，提高稳定性和安全系数。
4、密封装置每列的接触面均应有缓冲及密封条，顶部应有防尘板，每列架体上方安装防尘压条，底部有防鼠板，合拢后无缝隙，具有良好的防尘、防光、防鼠、防潮等功能。
六、前期处理及表面处理要求：所有工部件的表面处理是热固性粉末喷涂，然后200℃高温固化为成品。颜色根据用户要求选定。
七、制造要求
1、凡需焊接的部位应焊接牢固，焊点均匀,焊痕高度≤lmm，焊点间距应控制在100mm 以内，焊痕表面波纹平整，不得出现焊焦、焊穿等现象。2、冲压件必须平整无毛刺，不允许有裂痕，冲压尺寸的误差应控制在士2.0mm之内。3、折弯必须到位，以确保工件折弯所需角度，其邻边垂直度、平行度控制在≤1.5mm内。4、各零件、组合件表面应光滑平整，不得有尖角凸起:各零件、组合件之间能保持互换性。所有标准件及紧固件均需氧化处理。
八、载重性能要求
1、垂直度:立柱与底梁的垂直度不大于2mm。
2、全静载荷:每层搁板上加载80kg均匀载荷，经24h连续试验后，各结构部件和架体不应有塑性变形和其他异常现象。
3、载重运行:在全静载荷的情况下进行运行试验，架体应运行自如，不得有阻滞现象:手柄摇力应不大于11.8N。
4、搁板静载荷:搁板上均匀载重400N，放置24h，最大挠度应不大于4.Omm、卸载后2h，搁板不得有裂缝，残余变形量应不大于0.30mm。
5、尺寸：每组900mm*580mm*2400mm一列一组,一列二组1800mm*580mm*2400mm，一列三组2700mm*580mm*2400mm，一列四组3600mm*580mm*2400mm
一列五组4500mm*580mm*2400mm，一列六组5400mm*580mm*2400mm，一列七组6300mm*580mm*2400mm，一列八组7200mm*580mm*2400mm等可根据档案
室实际尺寸定制。
九、产品部件用材一览表

名称	设备配置	材料规格	技术参数	采用标准	性能说明
轨道	轨道座	2.0㎜	热轧钢板	GB710	耐腐蚀、美观
轨道	轨道	20*20㎜	实心方钢	GB/T3280	耐腐蚀、美观
底盘	底梁、轴承档夹紧块	2.3㎜	热轧钢板	GB710	底盘采用整体焊接，钢性足，不变形，表面喷塑，分段式结构
架体	立柱	1.3㎜	冷轧钢板	GB710	架体结实、坚固、设备新颖，安装规范，柜内层与层的搁板间距可。
	搁板	0.8㎜
	挂板	0.8㎜
	档棒	0.8㎜
门面	门框	1.0㎜	冷轧钢板	GB/T3280	门面平整，款式新颖。
门面	门板	1.0㎜			门面平整，款式新颖。
侧板	钢护板	0.8㎜			表面平整，设计新颖，亚光喷塑
传动机构（采用机械式自动脱离驱动装置）	轴承	HR204E	E级	GB1285	传动机构配合精度高，定位可靠。传动轻便灵活，摇力轻，运行平衡，性能达到和超过国家标准
	实心轴	ф20	45#钢	GB699
	连接钢管	ф25*2.5	无缝钢管	GB699
	铁滚轮	HT200铸铁	灰铁铸造	GB9439
	链轮	ZG45	滚轮精制	GB1135
	摩托车链条	FR420	ф8.5 节距12.7	GB1244
	方向盘摇把总成双向超越离合器结构铸钢滚珠轴			GB1285	造型美观，把手为折叠式，可避免通道障碍，摇动任意一列不会带动其它把手
制动装置	侧列锁定装置	普通锁具或808锁			每列均装有制动装置，操作方便可靠，边列装有锁具，使用存取安全
制动装置	中列制动装置	制动开关			每列均装有制动装置，操作方便可靠，边列装有锁具，使用存取安全
防护装置	防尘防震	20㎜	磁性密封条		每列的接触面均有缓冲及密封装置，（抗老化橡塑磁封条）具有良好的防震、防尘、防鼠、防光、防潮、防火功能
	防尘板	0.8㎜	冷轧钢板	GB710
	盖板	0.8㎜	冷轧钢板	GB710
	门板	1.0㎜	冷轧钢板	GB710
	密封条	2.0㎜	抗老化磁条	GB710
	顶板	0.8㎜	冷轧钢板	GB710
	防倒钩	4.0㎜	热轧钢板	GB710
表面处理	高压静电喷塑		环氧型聚酯混合粉		通过ISO14001环保认证
	前处理药剂	ZN磷化
	纯水洗	小于或等于us电导率
紧固件		Q235A
